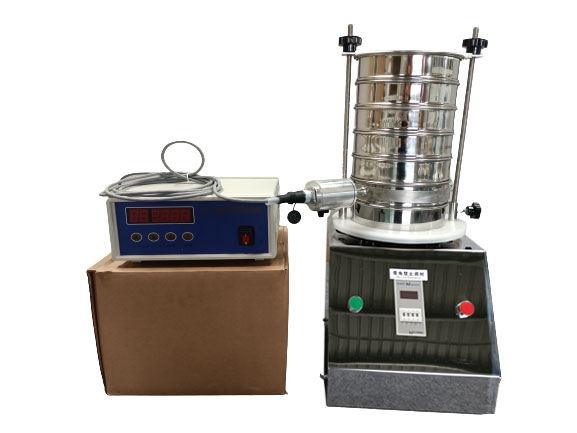

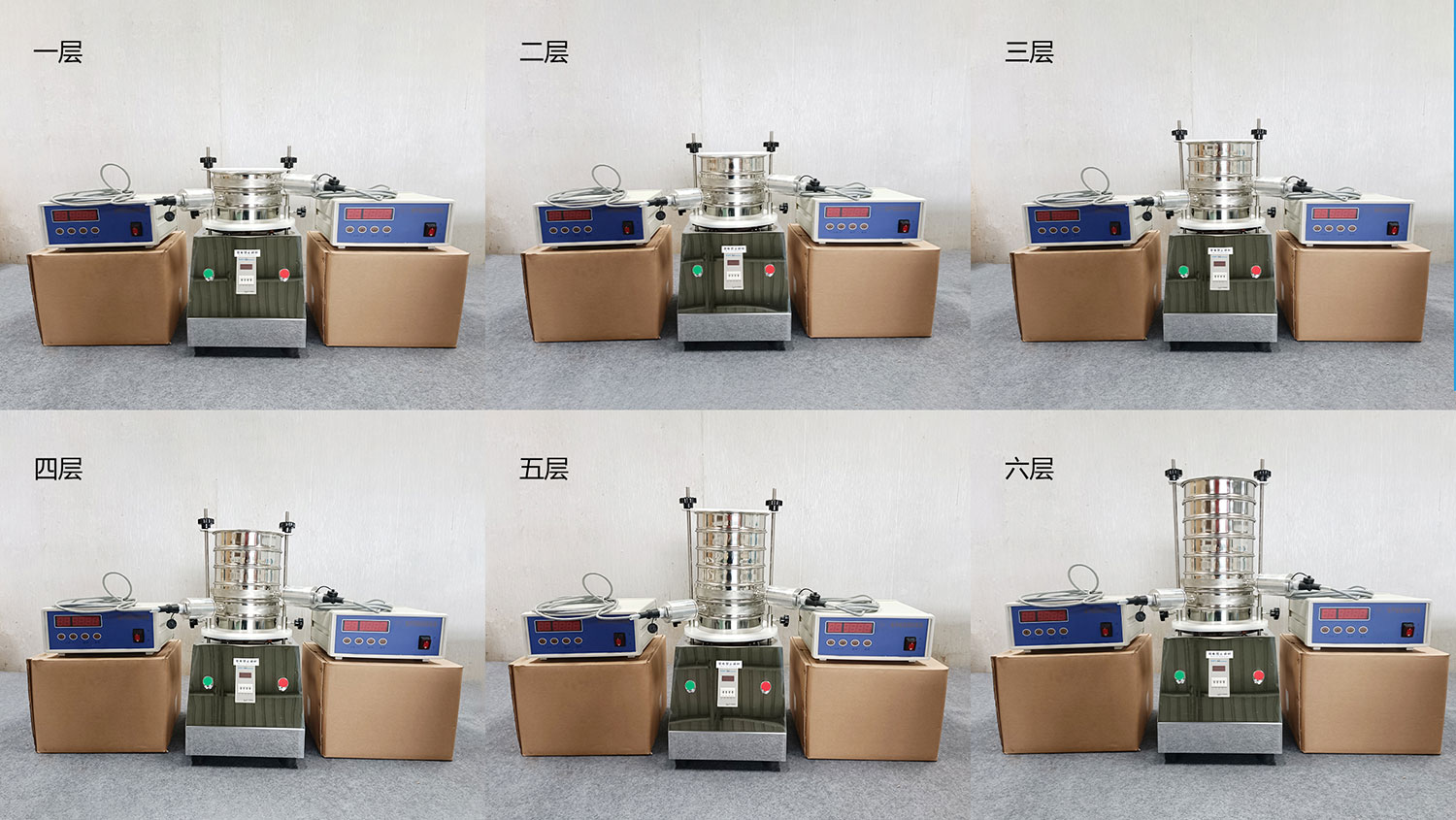

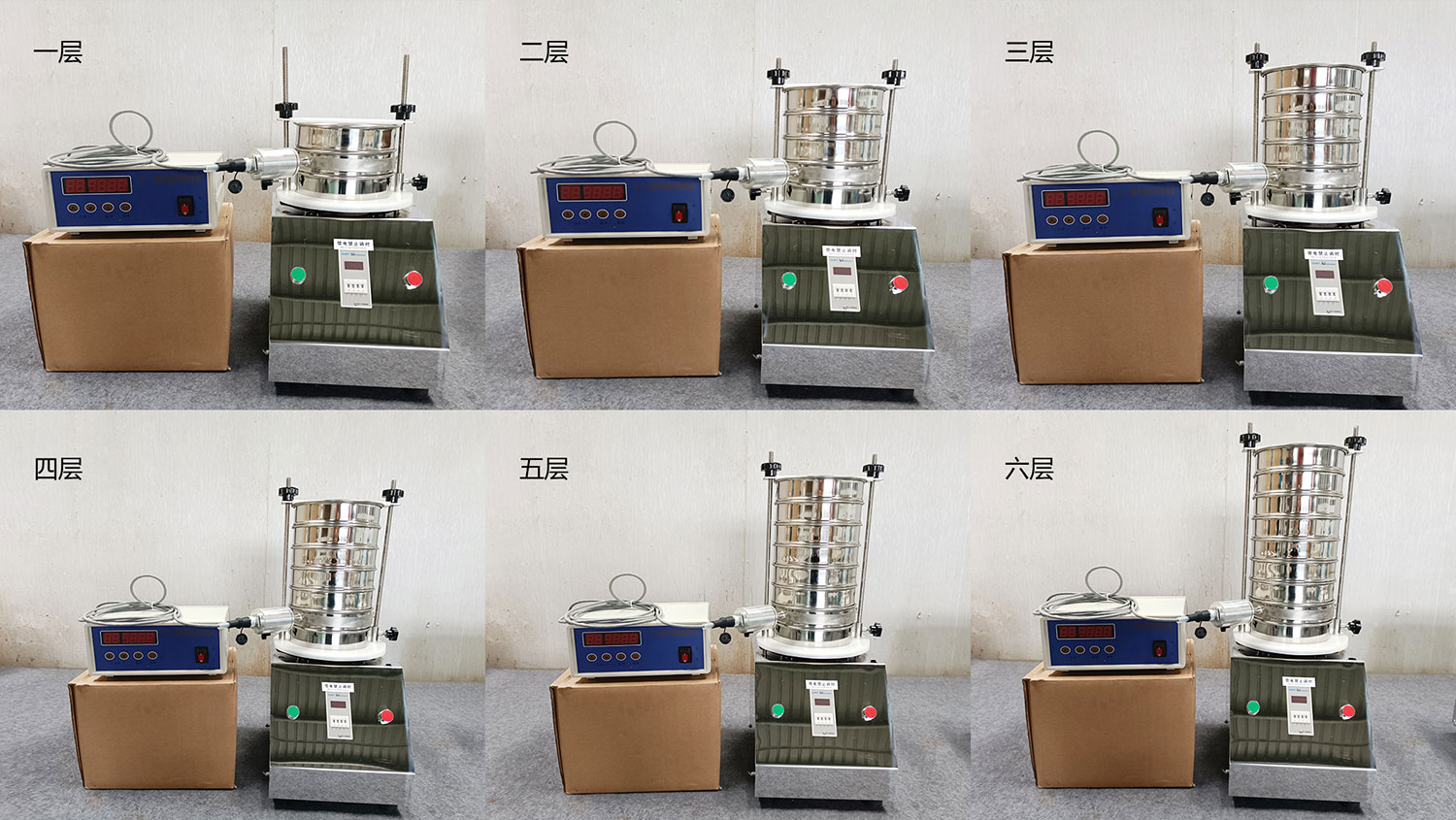

1. 概述：　　超声波筛分系统是一种简单实用、可靠的筛分系统，是当前网孔堵塞的有效的解决方法。可广泛应用于制药、冶金、化工、选矿、食品等要求精细筛分过滤的行业，筛分过滤精度高，有效解决因团聚、静电、强吸附性卡堵网孔等筛分难题，是国内筛分行业的一项重大技术突破。　　2. 结构：　　JCC-2超声波谐振电源： 37KHz高频大功率超声波谐振电源。内置微电脑芯片，可根据超声波的不同状态进行全程数字频率自动跟踪，无需人工调整，操作简单方便。长时间工作振荡器发热量低，工作状态稳定。　　l 高频连接线：超声波振荡器与超声波谐振电源之间采用电缆连接。　　l 连接器： 航空连接插件。　　l 振荡器： 高性能超声波转换器件。　　l 超声波网架： 由外网架与共振环组成。　　l 筛网： 适用于10目~635目。　　3. 基本工作原理：　　超声波筛分系统由超声波谐振电源、振荡器、共振环组成。超声波谐振电源产生的高频电振荡由振荡器转换成高频正弦形式的纵向振荡波，这些振荡波传到共振环上使共振环产生共振，然后由共振环将振动均匀传输至筛面。筛网上的物料在做低频三次元振动的同时，叠加上超声波振动，既可防止网孔堵塞，又可提高筛分产量和质量。　　4. 一般技术数据：　　超声波谐振电源：　　4.1  电源输入： 交流220V±10%   50~60Hz　　4.2  整机电流： ≤0.6A　　4.3  高频电流： ≤0.4A　　4.4  工作频率： 37KHz　　4.5  工作模式： 连续、 脉冲　　4.6  环境温度： -10~40℃　　5. 使用说明：　　5.1  超声波控制仪与旋振筛分别供电，旋振筛为三相供电，超声波电源为单相供电，二者均需可靠接地。　　5.2 超声波谐振电源后面板接线盒中有红色（正极）和黑色（负极）两个接线柱，请分别把超声波连接电缆的红色与蓝色线与之连接，并检查连接可靠。连接电缆的航空插头端与振荡器连接，并保证密封固定牢固。　　5.3 接好超声波谐振电源电源及超声波连接电缆线，检查无误后打开超声波电源开关。随着一声“滴”的声响，超声波谐振电源起动，显示窗口显示“P0”，并进入自检状态。几秒钟后显示窗口显示工作电流，频率自动搜索，30秒后超声波谐振电源进入正常工作状态。用手触筛网，筛网振感明显。　　5.4 超声波谐振电源共有2种工作状态：连续工作状态（左边窗口显示：Cn，n为1~9数字）和脉冲工作状态（左边窗口显示：Hn，n为1~2数字），正常为连续工作状态。在连续工作状态下，按脉冲键，进入脉冲工作状态。在脉冲状态下按脉冲键，返回连续工作状态。在连续工作状态下按暂停键，超声波暂停输出，再次按暂停键，超声波输出恢复并重新自动搜索一次。　　5.4.1  连续工作状态：　　连续工作状态可进行功率调节。在连续工作状态下按调节按键（   、   ）可以进行功率变换，其中C9功率大，C1功率小（调功率时左边窗口Cn闪烁，选好功率档位后按“脉冲”键进行确认，窗口闪烁停止，此状态记忆保存）。　　5.4.2 脉冲工作状态：　　在连续工作状态下按脉冲键进入脉冲工作状态。以当前连续工作状态为C5功率档为例，脉冲工作方式描述为：在C5功率档工作1秒，然后停止输出0.5秒钟，依次循环。　　脉冲工作状态设有2档（H1、H2），H2档比H1档脉冲电流工作时间稍长。在脉冲工作状态下按调节按键，可以进行档位变换（左窗口Hn闪烁，选好档位后按脉冲键确认，窗口闪烁停止）。在Hn不闪烁的时候按脉冲键，返回到连续工作状态。　　6、 其它注意事项：　　      在使用超声波振动系统前，请仔细阅读本注意项，按说明操作，以免造成设备不必要的损坏。　　6.1 超声波谐振电源工作输入电压为交流220V。超声波功率输出由机箱后面板接线盒引出线。其中棕（红）色为“+”极，兰（黑）色为“-”极。接线时一定要注意电压极性，不准接错线。　　6.2 在能够满足生产要求的情况下，功率档位调低些较好。大电流不要超过0.4.　　6.3 筛格里面没有负载即筛格没有固定好的时候，请勿打开超声波电源。否则，容易造成电源过流和筛格及振荡器的损坏。　　6.4 筛格筛网一定要绷紧，否则影响超声波输出及振动效果。　　6.5振荡器航空插头对接螺丝一定要拧紧，并用绝缘胶带包好，防止进粉尘。在使用中注意保护此连接件。　　6.6 在机器开动前检查振荡器与连接线插头的螺母是否上紧，振荡器与筛格是否上紧。在使用过程中，注意机箱与振荡器间连接线的保护，连接线及振荡器插座要注意防潮，连接插头及插座不准进水。　　6.7  如果物料导电，请把超声波连接线加长，把超声波谐振电源与筛分现场隔离，以防止物料进入电源箱中引起短路。　　6.8  如发现机箱中风扇噪音大，或转动不畅，请更换风扇。机箱放在通风处，勿包裹或覆盖其它物品。　　6.10 每套超声波包括一台谐振电源，一个振荡器，一个筛格。三者请编号配套使用效果更佳，勿与其它超声波混淆。　　　　7．超声波分机常见故障及处理：序号故障现象可能原因处理方法1打开电源开关后，超声波谐振电源无显示，超声波不工作。1、220V电源没电1、检查220V电源2、电源线断路2、检查电源线，如有断路，更换或维修。3、谐振电源保险管烧断3、更换保险管4、谐振电源船型开关故障。4、更换船型开关2超声波谐振电源显示错误字E1，或网面无振动。1、超声波谐振电源与振荡器之间的连线断路。1、 用万用表检查连接线及插头（a: 连接线红棕色线与插头1位相通，兰（黑）色线与插头2位相通。两线间绝缘电阻不低于1MΩ。b: 振荡器与连接线接好，把万有表放到测电容档上，测量振荡器两出线间的电容，容值应当大于4nF，否则表明连接线到换能器至少有一根线断。）2、 连接线插头进水受潮或进入导电物质被击穿。2、 检查连接插头，如有断路短路及时修复检查电缆及插头绝缘值，如电阻小于1MΩ则更换插头。3、振荡器故障3、 检测方法如1，2所示。     故障无法排除请返厂维修3超声波谐振电源电流小，网面振幅弱。1、连接电缆及插头绝缘值不够。1、 检查电缆及插头的绝缘值。2、振荡器没有锁紧2、 用大板手拧紧振荡器。3、筛网没有绷紧，或筛网开胶。3、 绷紧筛网，或重新绷网。4、振荡器与网架底座间有脏物。4、 清除底座间的杂物。5、共振环或支撑条有裂纹造成频率失调5、 检查共振环或向我公司报修
