  产品概述:

  HB型链板、链斗式输送机是一种固定输送设备,该系列输送机有如下特点:

  1、适应性强,本机适用于不带粘性的散状物料及粒状、块状物料的输送,尤其适用于块状较大,且具有锋利棱角,灼热的(如水泥熟料等)物料的输送,而且在输送过程中可同时完成冷却、清洗等工艺过程;

  2、整机装置紧凑、安装、调试、维修方便;

  3、链板、链斗结构合理、刚性好,耐冲击性强;

  4、以滚动磨擦代替滑动磨擦、运行阻力低;

  5、链板机适用0°~15°倾角,链斗机输送倾角大可达45°;

  6、输送距离≤30m时,可采用环链及板链作牵引件,输送距离>30m时,为防止滑动,需采用板链作牵引件。

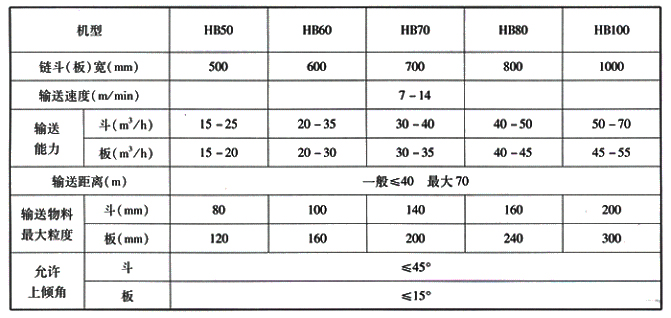

  技术参数:


外形结构:

  1、链板机板沿高一般为80~120mm,视输送物料及输送量在设计时可适当变动,其物料是连续在链板上存放,为防止其过多漏料,其上倾角度一般不大于15°,其外型结构见下图。

  2、链斗机的物料是存放在单链斗里进行输送,其在输送过程中,依靠重力及滚轮作用,链斗总处于水平状态,故其可用于较大倾角输送物料过程,其大上倾角可达到45°,共外型结构见下图。

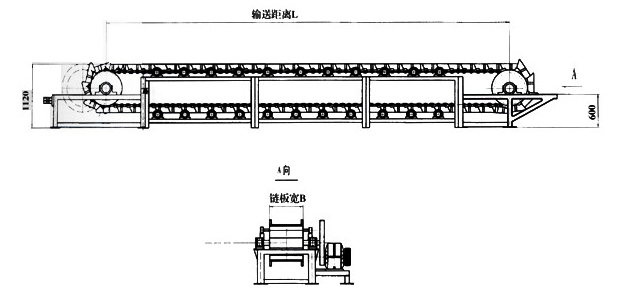

  HB链板式输送机结构示意图:

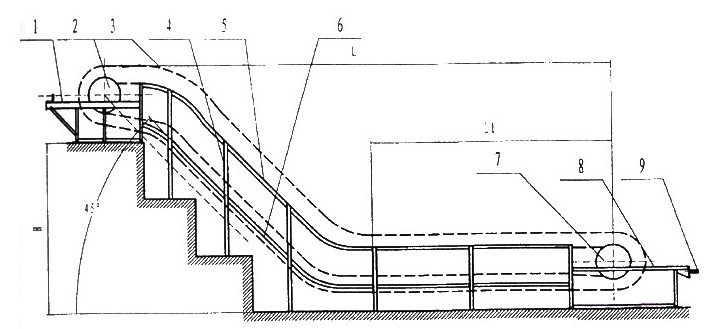

  HB链斗式输送机结构示意图:


  1、头部 2、动力驱动链轮组 3、运载组件 4、倾斜中间支部 5、上道轨 6、下道轨 7、尾部链轮组 8、尾架  9、丝杠拉紧装置

  注意事项:

  1、链斗机、链板机主要用于输送磨损强,温度高的物料,用户订货时需注明型号,两轮中心距,倾斜角度,大输送量等工艺参数。

  2、动力装置在链斗(板)机头部、左、右装可根据用户要求变动。

  3、输送速度以8~10m/min为宜,太低影响输送量,太高噪音大,磨损增大。且HB800、HB1000适宜输送堆密度较小的物料。
